液壓旋轉接頭管路手冊
發表時間:2024-12-29 19:25:20  |  點擊率:10|    文章來源:山東創啟旋轉接頭

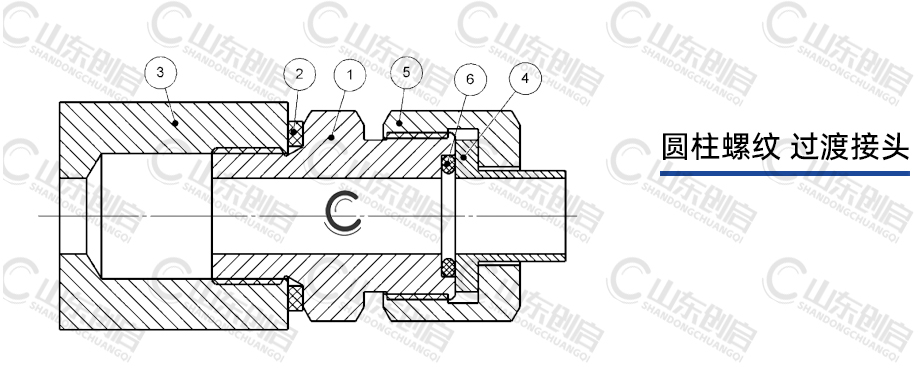

一、圓柱螺紋過渡接頭安裝示例圖
圓柱螺紋過渡接頭安裝示例圖
零件名稱:1.過渡接頭,2.組合密封墊圈,3.設備接口(用戶設備),4.(高壓膠管)密封端面,5.(高壓膠管)活套螺母,6.O 形圈。
 圓柱螺紋過渡接頭安裝說明
 1.過渡接頭和設備接口的連接
 過渡接頭(1)和設備接口(3)采用圓柱螺紋,密封端面采用組合密封墊圈(2)密封。
 組合密封墊圈詳見國家標準:JB 982-77,過渡接頭詳見國家標準: JB 984-77。
 2.過渡接頭和管路接口的連接
 過渡接頭和管路接口的連接,推薦采用高壓膠管,圖 1 所示,為高壓膠管的一種連接方式,采用高壓膠管端面的密封端面(4)密封,用 O 形圈(6)實現密封,用高壓膠管上的活套螺母(5)擰緊。

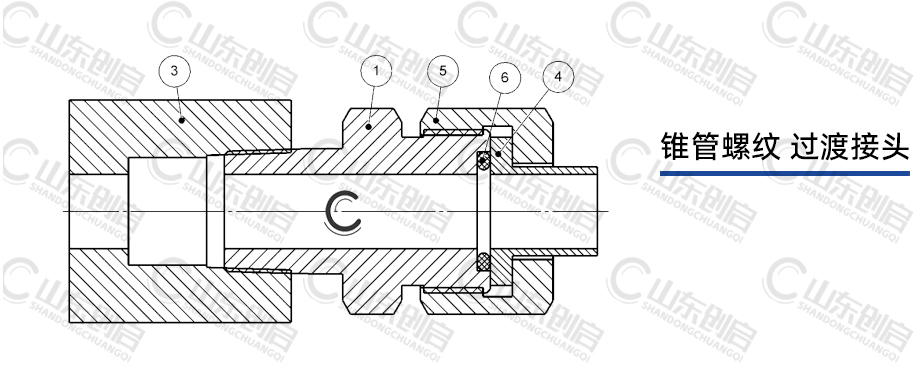

二、錐管螺紋過渡接頭安裝示例圖
錐管螺紋過渡接頭安裝示例圖
零件名稱:1.過渡接頭,3.設備接口(用戶設備),4.(高壓膠管)密封端面,5.(高壓膠管)活套螺母,6.O 形圈。
 1.過渡接頭和設備接口的連接
 過渡接頭(1)和設備接口(3)采用圓錐螺紋,螺紋密封材料通常采用 聚四氟乙烯生料帶纏繞在螺紋表面上,然后旋入螺紋。
 2.過渡接頭和管路接口的連接
 過渡接頭和管路接口的連接,推薦采用高壓膠管,圖 3 所示,為高壓膠管的一種連接方式,采用高壓膠管端面的密封端面(4)密封,用 O 形圈(6)實現密封,用高壓膠管上的活套螺母(5)擰緊。

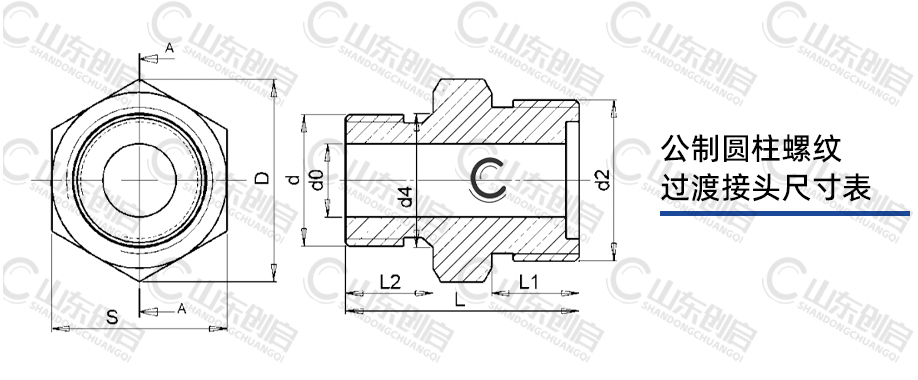

三、公制圓柱螺紋過渡接頭尺寸表 JB984-77
公制圓柱螺紋過渡接頭尺寸表 JB984-77
外徑Order-No.ddod2d4LL1L2SD
6JM6M10X13M12X1.2510.3241081719.6
10JM10A(M10X1)4M16X1.510.3251181719.6
10JM10M14X1.56M16X1.514.33011121921.9
14JM14A(M14x1.5)7M22x1.514.33212122225.4
14JM14M18x1.510M22x1.518.33212122427.7
18JM18A(M18x1.5)11M27x1.518.33413122731.2
18JM18M22x1.512M27x1.522.33613143034.6
22JM22A(M22x1.5)13M30x1.522.33714143034.6
22JM22M27x215M30x1.527.34014163641.6
28JM28A(M27x2)17M36x227.34216163641.6
28JM28M33x220M36x233.34416164147.3
34JM34A(M33x2)22M42x233.35020164653.1
34JM34M42x225M42x242.35420185563.5
42JM42A(M42x2)28M52x242.35622185563.5
42JM42M48x232M52x248.36022206069.3
50JM50M48x233M60x248.36224206575
過渡接頭說明:1.括號內尺寸盡量不采用。
2.管子外徑是指焊接管的外徑。
3.焊接式端直通管 接頭體 (JB/T984-1977) 標記示例:管子外徑 22mm、螺紋直徑 d27mm、螺距為 2mm的端直通管接頭體:接頭體22/M27X2 JB/T 984-1977.
